در پروژه‌های ساختمانی شهری، به ویژه در مناطق پرتراکم، گودبرداری یکی از حساس‌ترین و پرمخاطره‌ترین مراحل به شمار می‌رود. هرگونه خطا در فرآیند پایدارسازی گود می‌تواند به خسارات جانی و مالی جبران‌ناپذیری منجر شود. از این رو، انتخاب یک روش گودبرداری اصولی و اجرای دقیق آن، تضمین‌کننده ایمنی پروژه و سازه‌های مجاور است. دو روش نوین و پرکاربرد که انقلابی در مهندسی ژئوتکنیک ایجاد کرده‌اند، روش‌های نیلینگ (Nailing) یا میخ‌کوبی و انکراژ (Anchorage) یا مهارگذاری هستند. این مقاله به عنوان یک راهنمای جامع، به تشریح فنی، مراحل اجرا و مقایسه این دو روش کلیدی می‌پردازد.
دسترسی سریع به مطالب
نیلینگ چیست و چگونه دیواره را مسلح می‌کند؟
نیلینگ یا میخ‌کوبی، روشی برای پایدارسازی دیواره‌های گود است که در آن، خاک دیواره با استفاده از میلگردهای فولادی (Nails) تسلیح می‌شود. در این روش، میخ‌ها به صورت غیرفعال (Passive) عمل می‌کنند؛ یعنی تنها زمانی که دیواره گود تمایل به تغییر شکل و جابجایی پیدا کند، میخ‌ها فعال شده و نیروی مقاوم کششی را ایجاد می‌کنند.
مکانیزم عملکرد نیلینگ:
- حفاری گمانه‌ها: ابتدا گمانه‌هایی با قطر و عمق مشخص و با شیب ملایمی رو به پایین در دیواره گود حفاری می‌شوند.
- نصب میلگرد: میلگردهای فولادی آج‌دار (نیل) درون گمانه‌ها قرار می‌گیرند.
- تزریق دوغاب سیمان: فضای خالی بین میلگرد و دیواره گمانه با دوغاب سیمان پر می‌شود تا یک پیوستگی کامل بین خاک و میخ ایجاد شود.
- اجرای شاتکریت: در نهایت، یک لایه بتن پاشیده (شاتکریت) همراه با یک شبکه مش فولادی (Wire Mesh) روی سطح دیواره اجرا می‌شود تا سطح را یکپارچه کرده و از فرسایش موضعی جلوگیری کند.
این فرآیند به صورت مرحله به مرحله با خاک‌برداری انجام می‌گیرد و یک توده خاک مسلح و پایدار ایجاد می‌کند.
انکراژ چیست و تفاوت آن با نیلینگ در چیست؟
انکراژ یا مهارگذاری، یک روش فعال (Active) برای پایدارسازی گود است. تفاوت اصلی و بنیادین این روش با نیلینگ در پیش‌تنیدگی (Pre-stressing) مهارهای نصب شده است. در این روش، قبل از آنکه خاک فرصت تغییر شکل پیدا کند، یک نیروی پس‌کشیدگی به مهارها اعمال می‌شود که به صورت فعال، فشار خاک را خنثی می‌کند.
اجزای اصلی یک سیستم انکراژ:
- طول آزاد (Unbonded Length): بخشی از تاندون (کابل‌های فولادی) که در غلاف قرار دارد و نیروی پیش‌تنیدگی را به بخش گیردار منتقل می‌کند.
- طول گیردار (Bonded Length): بخشی از تاندون که در انتهای گمانه با دوغاب سیمان به توده خاک متصل می‌شود و وظیفه انتقال نیرو به خاک را بر عهده دارد.
- سر مهار (Anchor Head): قطعه‌ای که روی صفحه تکیه‌گاهی (Bearing Plate) قرار گرفته و نیروی پیش‌تنیدگی را پس از کشش، در سیستم قفل می‌کند.

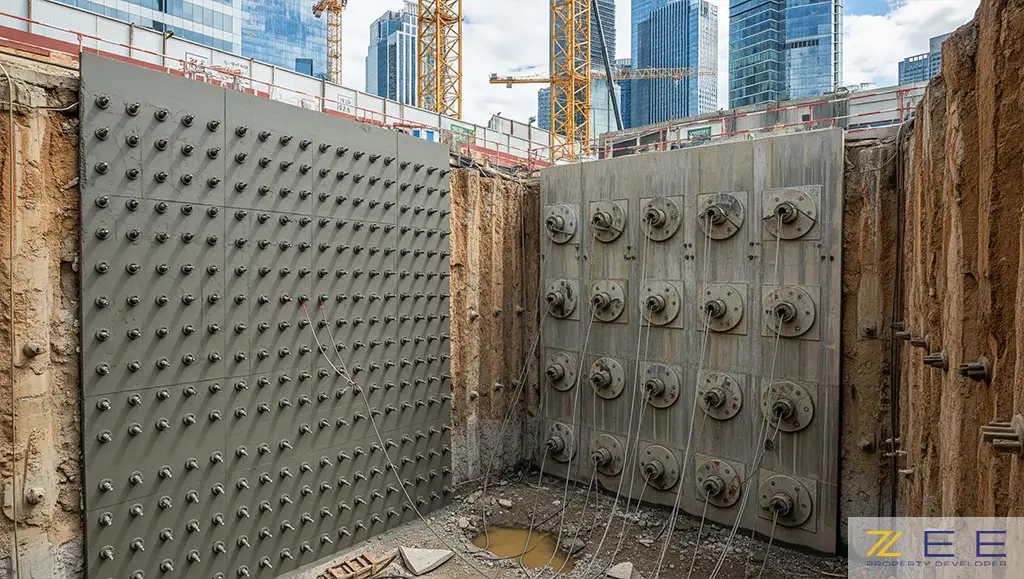

مقایسه فنی نیلینگ و انکراژ در یک نگاه
برای درک بهتر تفاوت‌ها، از جدول زیر استفاده می‌کنیم:
| ویژگی | نیلینگ (Nailing) | انکراژ (Anchorage) |
| مکانیزم عملکرد | غیرفعال (Passive): با تغییر شکل خاک فعال می‌شود. | فعال (Active): با اعمال نیروی پیش‌تنیدگی، از ابتدا فشار خاک را کنترل می‌کند. |
| نوع عضو مسلح‌کننده | میلگردهای فولادی (Nails) | کابل‌های فولادی با مقاومت بالا (Tendon) |
| کاربرد اصلی | گودهای با عمق متوسط، خاک‌های نسبتاً پایدار | گودهای عمیق، خاک‌های سست، کنترل دقیق تغییر شکل‌ها، وجود سطح آب زیرزمینی بالا |
| میزان تغییر شکل دیواره | نیاز به تغییر شکل جزئی برای فعال شدن دارد. | تغییر شکل‌ها بسیار کم و قابل کنترل است. |
| هزینه اجرا | معمولاً اقتصادی‌تر است. | به دلیل پیچیدگی و مصالح گران‌تر، هزینه بالاتری دارد. |
| سرعت اجرا | بالاتر | پایین‌تر (به دلیل فرآیند کشش و تست) |
| محدودیت‌ها | در خاک‌های بسیار سست و روانگرا مناسب نیست. | نیاز به فضای کافی در پشت دیواره برای طول گیردار دارد. ممکن است وارد حریم همسایه شود. |

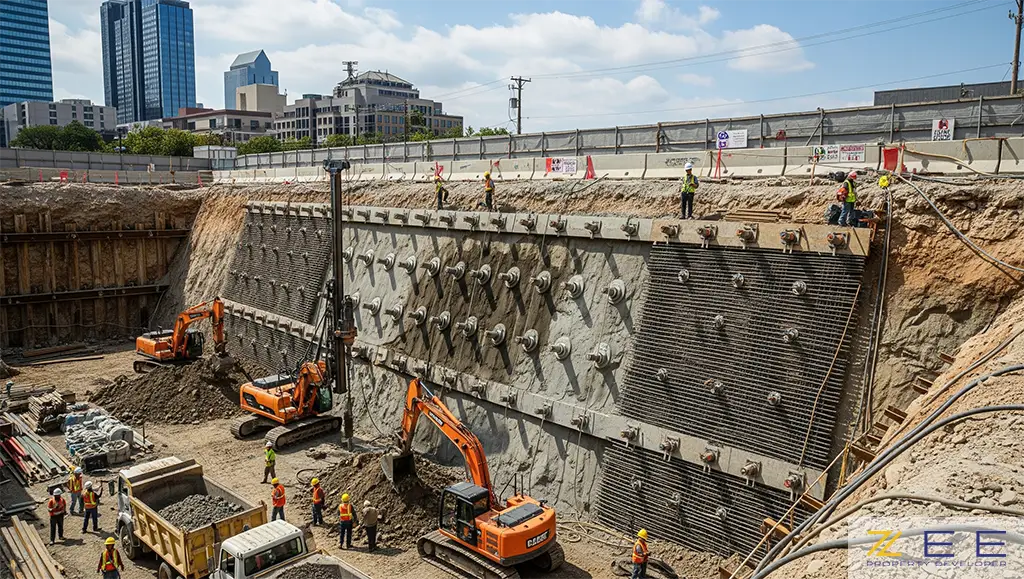

راهنمای گام به گام اجرای پایدارسازی
اجرای صحیح این روش‌ها نیازمند دقت و رعایت توالی مراحل است. فرآیند کلی به شرح زیر است:
- مطالعات ژئوتکنیک و طراحی: اولین و حیاتی‌ترین گام، اهمیت آزمایش خاک و شناسایی دقیق لایه‌های زمین است. بر اساس این اطلاعات، مهندس طراح عمق، فاصله و زاویه میخ‌ها یا مهارها را مشخص می‌کند.
- خاک‌برداری مرحله اول: خاک‌برداری تا عمقی که دیواره بتواند برای مدت کوتاهی پایداری خود را حفظ کند (معمولاً ۱.۵ تا ۲ متر) انجام می‌شود.
- حفاری گمانه‌ها: بلافاصله گمانه‌ها طبق نقشه اجرایی حفاری می‌شوند. کنترل دقیق زاویه و عمق در این مرحله ضروری است.
- نصب میخ یا مهار: میلگردها (در نیلینگ) یا کابل‌ها (در انکراژ) به همراه اسپیسرها (برای قرارگیری در مرکز گمانه) نصب می‌شوند.
- تزریق دوغاب سیمان: عملیات تزریق دوغاب از انتهای گمانه به سمت بیرون انجام می‌شود تا از حبس هوا جلوگیری شود.
- نصب صفحه و مهره (نیلینگ) یا سر مهار (انکراژ): صفحات تکیه‌گاهی روی دیواره نصب می‌شوند.
- اجرای شاتکریت: یک لایه شاتکریت اولیه برای محافظت از دیواره و جلوگیری از ریزش‌های موضعی اجرا می‌شود.
- کشش مهارها (فقط در انکراژ): پس از رسیدن مقاومت دوغاب به حد نصاب، با استفاده از جک‌های هیدرولیک، مهارها تا نیروی طراحی کشیده و سپس قفل می‌شوند.
- تکرار مراحل: مراحل دو تا هشت به صورت متوالی تا رسیدن به تراز نهایی کف گود تکرار می‌شوند.
- اجرای شاتکریت نهایی: پس از اتمام کار، لایه نهایی شاتکریت به همراه مش فولادی اجرا می‌شود.
اشتباهات رایج و نکات کلیدی اجرایی
اشتباهات رایج که می‌توانند فاجعه‌بار باشند:
- نادیده گرفتن مطالعات خاک: شروع پروژه بدون گزارش دقیق ژئوتکنیک، مانند رانندگی با چشمان بسته است.
- خطا در حفاری: عدم رعایت زاویه یا عمق گمانه‌ها، کارایی سیستم را به شدت کاهش می‌دهد.
- کیفیت پایین دوغاب: استفاده از دوغاب با عیار سیمان نامناسب یا نسبت آب به سیمان بالا، پیوستگی لازم را ایجاد نمی‌کند.
- عدم مدیریت آب‌های سطحی و زیرزمینی: نفوذ آب به پشت دیواره، فشار هیدرواستاتیک را افزایش داده و یکی از اصلی‌ترین مخاطرات گودبرداری است.
نکات کلیدی برای یک پروژه ایمن:
- کنترل کیفی مصالح: تمامی میلگردها، کابل‌ها و سیمان باید دارای گواهی استاندارد باشند.

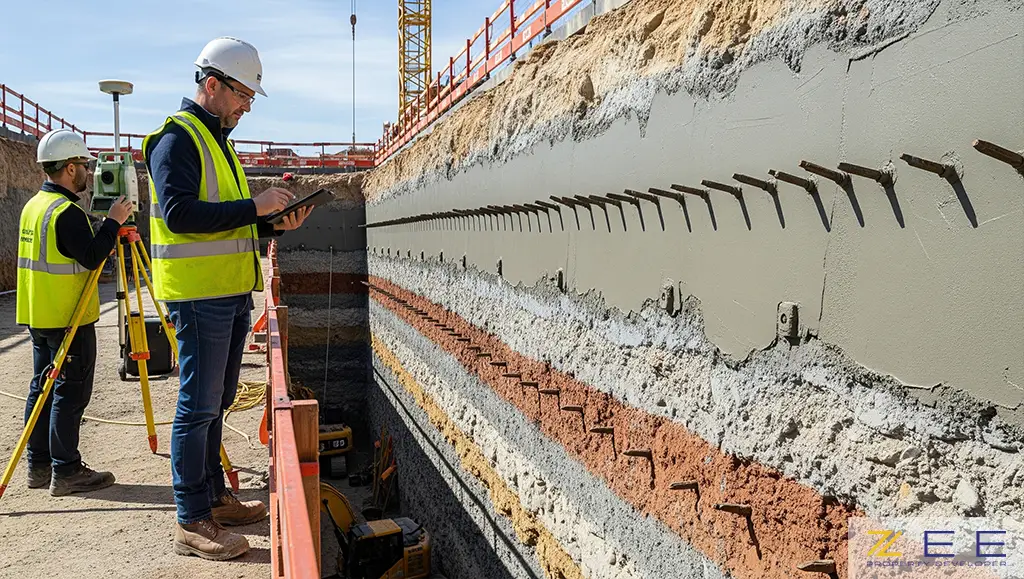

- مانیتورینگ و رفتارنگاری: نصب ابزارهای دقیق (مانند پین‌های نقشه‌برداری) روی دیواره گود و ساختمان‌های مجاور برای کنترل مستمر جابجایی‌ها الزامی است.
- رعایت آیین‌نامه‌ها: طراحی و اجرا باید مطابق با آخرین ویرایش مبحث هفتم مقررات ملی ساختمان (پی و پی‌سازی) و آیین نامه ۲۸۰۰ انجام شود.
نتیجه‌گیری
روش‌های نیلینگ و انکراژ، ابزارهای قدرتمند مهندسی برای مدیریت یکی از پرچالش‌ترین بخش‌های ساخت‌وساز یعنی گودبرداری هستند. نیلینگ یک راهکار اقتصادی و سریع برای شرایط متداول است، در حالی که انکراژ با قابلیت کنترل دقیق تغییر شکل‌ها، گزینه‌ای ایده‌آل برای پروژه‌های پیچیده و گودهای عمیق محسوب می‌شود. انتخاب بین این دو روش یک تصمیم فنی است که باید بر اساس تحلیل دقیق شرایط پروژه، نوع خاک و الزامات طراحی توسط تیم مهندسی متخصص گرفته شود. در نهایت، رعایت اصول فنی و نظارت دقیق بر اجرا، تنها راه رسیدن به یک سازه ایمن و پایدار است.
سوالات متداول
آیا اجرای نیلینگ و انکراژ نیاز به رضایت همسایه دارد؟
بله، از آنجایی که میخ‌ها یا مهارها معمولاً وارد حریم زیرسطحی ملک مجاور می‌شوند، کسب رضایت‌نامه محضری از همسایگان قبل از شروع عملیات الزامی است.
هزینه تقریبی اجرای نیلینگ در مقایسه با انکراژ چقدر است؟
به طور کلی، هزینه اجرای نیلینگ می‌تواند بین ۲۰ تا ۴۰ درصد کمتر از روش انکراژ باشد، اما این عدد به شرایط پروژه بستگی زیادی دارد.
کدام روش برای خاک‌های ماسه‌ای و ریزشی مناسب‌تر است؟
در خاک‌های بسیار سست و ریزشی، روش انکراژ به دلیل عملکرد فعال و کنترل فوری دیواره، گزینه بسیار مطمئن‌تری است.
آیا این روش‌ها دائمی هستند؟
بله، هر دو روش می‌توانند به عنوان سازه نگهبان دائمی طراحی و اجرا شوند، به شرطی که تمهیدات لازم برای محافظت از اعضای فولادی در برابر خوردگی در نظر گرفته شود.
تفاوت اصلی نیلینگ با شاتکریت چیست؟
شاتکریت تنها یک پوشش سطحی از بتن است که به تنهایی قابلیت تحمل فشار خاک را ندارد و صرفاً برای یکپارچه‌سازی و جلوگیری از فرسایش سطحی استفاده می‌شود. نیلینگ یک روش مسلح‌سازی عمقی خاک است که شاتکریت یکی از اجزای تکمیلی آن است.
آیا می‌توان از این دو روش به صورت ترکیبی استفاده کرد؟
بله، در پروژه‌های پیچیده که شرایط خاک در بخش‌های مختلف دیواره متفاوت است، می‌توان از طراحی ترکیبی (Hybrid) نیلینگ و انکراژ برای بهینه‌سازی فنی و اقتصادی استفاده کرد.
