در دنیای بازسازی، به خصوص برای املاک کلنگی و بناهای تاریخی، بزرگترین چالش، عدم تطابق نقشه‌های قدیمی با واقعیت موجود است. این مغایرت‌ها به تغییرات پرهزینه، تاخیر در برنامه زمان‌بندی و تصمیم‌گیری‌های طراحی بر اساس حدس و گمان منجر می‌شوند. فناوری اسکن لیزری و واقعیت ثبت‌شده (Reality Capture) این چالش بنیادی را با ایجاد یک کپی دیجیتال بی‌نقص و با دقت میلی‌متری از شرایط موجود، برای همیشه حل می‌کند و بازسازی را از یک فرآیند پرریسک به یک علم دقیق تبدیل می‌نماید.
واقعیت ثبت‌شده (Reality Capture) چیست؟
واقعیت ثبت‌شده، فرآیندی برای اسکن و ثبت دیجیتالی یک فضا یا یک شیء در دنیای واقعی و تبدیل آن به یک مدل سه‌بعدی مجازی است. قلب این فرآیند، تکنولوژی اسکن لیزری سه‌بعدی (3D Laser Scanning) است. این تکنولوژی با ارسال میلیون‌ها پرتو لیزر و اندازه‌گیری بازگشت آن‌ها، مجموعه‌ای عظیم از نقاط داده را در یک فضای سه‌بعدی ایجاد می‌کند. به این مجموعه داده خام، «ابر نقاط» (Point Cloud) گفته می‌شود که در واقع یک نسخه دیجیتال دقیق از تمام سطوح و جزئیات فیزیکی ساختمان است.
این ابر نقاط، پایه و اساس ساخت یک مدل از شرایط موجود (As-Built Model) را تشکیل می‌دهد؛ مدلی که برخلاف نقشه‌های قدیمی، نمایانگر وضعیت واقعی و فعلی ساختمان با تمام تغییرات، ایرادات و جزئیات آن است.
این تکنولوژی چگونه کار می‌کند؟
فرآیند ثبت واقعیت و ایجاد مدل As-Built، معمولاً در سه گام اصلی انجام می‌گیرد:

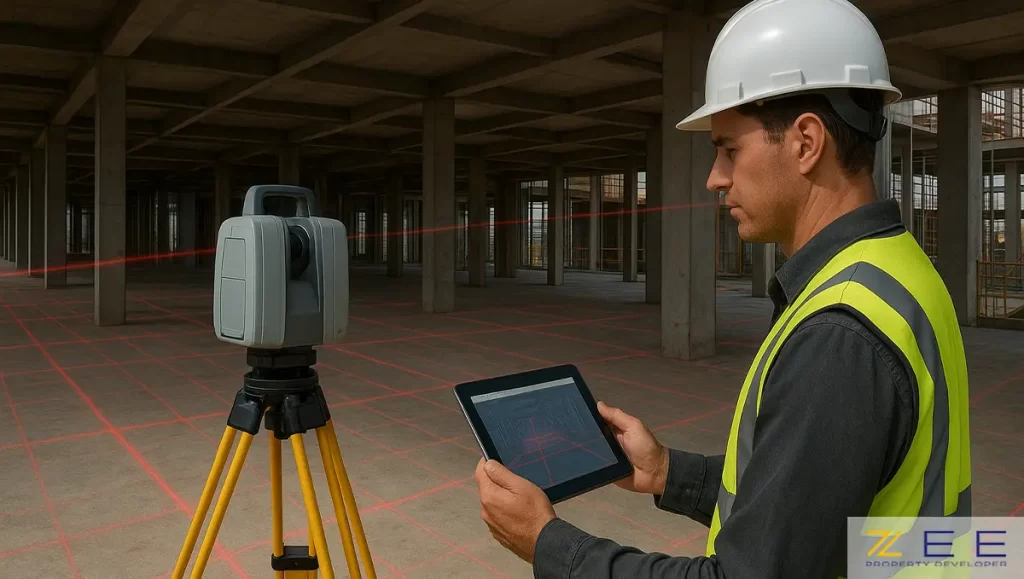

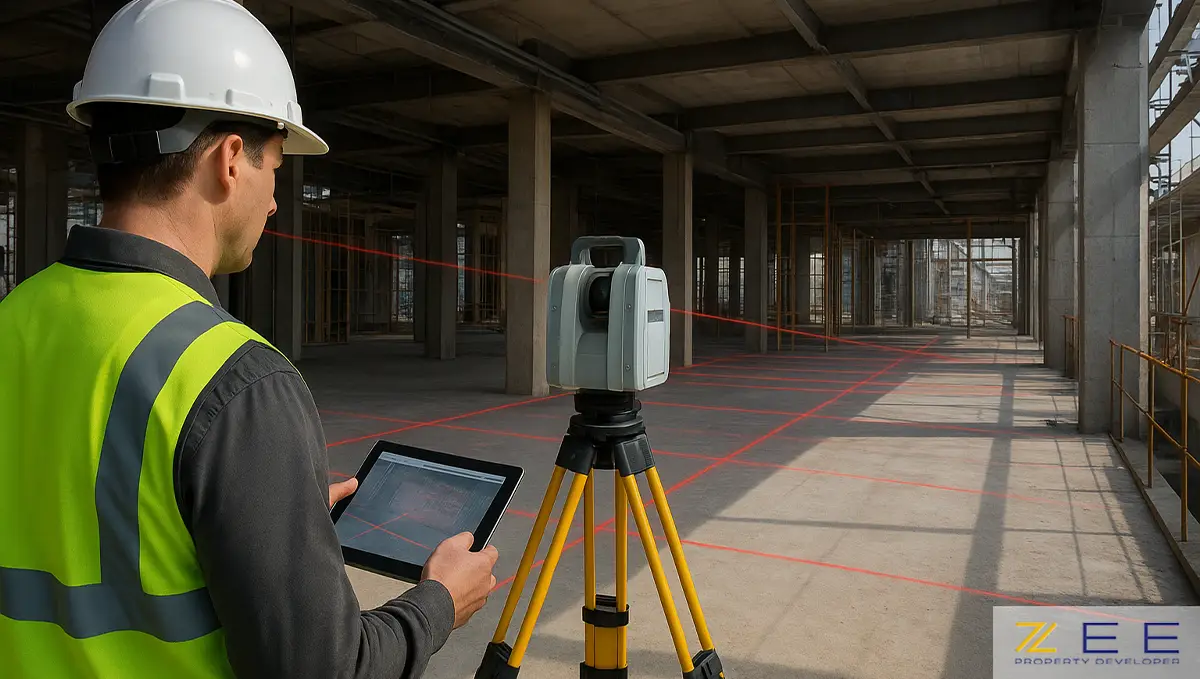

- گام اول: اسکن میدانی (Scanning): یک اسکنر لیزری سه‌بعدی در نقاط مختلف پروژه (داخل و خارج ساختمان) قرار می‌گیرد. در هر نقطه، دستگاه با چرخش ۳۶۰ درجه، میلیون‌ها نقطه از محیط اطراف خود را برداشت می‌کند. این عملیات برای پوشش کامل تمام فضاها تکرار می‌شود.
- گام دوم: پردازش و ثبت داده‌ها (Registration): داده‌های خام حاصل از اسکن‌های مختلف، در نرم‌افزارهای تخصصی با یکدیگر ترکیب و هم‌پوشانی می‌شوند. این فرآیند که «رجیستریشن» نام دارد، تمام ابرها را به یک ابر نقاط واحد و یکپارچه تبدیل می‌کند.
- گام سوم: مدل‌سازی (Modeling): ابر نقاط یکپارچه، به عنوان یک زیرلایه دقیق، وارد نرم‌افزارهای مدل‌سازی می‌شود. متخصصان با استفاده از این داده‌ها، مدل سه‌بعدی هوشمند ساختمان را ایجاد می‌کنند. این مدل می‌تواند اساس فرآیند مدل‌سازی اطلاعات ساختمان (BIM) قرار گیرد و اطلاعات حیاتی را در اختیار تیم طراحی قرار دهد.
مزایا و کاربردهای کلیدی در بازسازی
استفاده از اسکن لیزری، قواعد بازی را در پروژه‌های بازسازی به کلی تغییر می‌دهد. دیگر نیازی به مترکشی‌های دستی زمان‌بر و پر از خطا نیست.
مزایای اصلی برای معماران و مالکین
- دقت بی‌نظیر: دستیابی به دقت میلی‌متری در اندازه‌گیری‌ها، تمام حدس و گمان‌ها را از فرآیند طراحی حذف می‌کند.
- کاهش ریسک و هزینه‌های پیش‌بینی‌نشده: با شناسایی دقیق تداخلات، ناترازی‌ها و مشکلات سازه‌ای قبل از شروع تخریب و ساخت، از هزینه‌های اضافی و توقف پروژه جلوگیری می‌شود.
- سرعت بالا در برداشت اطلاعات: برداشت اطلاعات یک ساختمان بزرگ که به روش سنتی هفته‌ها زمان نیاز دارد، با اسکن لیزری در چند روز انجام‌پذیر است.
- ایجاد مستندات دائمی: شما یک آرشیو دیجیتال کامل و دقیق از وضعیت ملک خود قبل از شروع بازسازی در اختیار خواهید داشت. این داده‌ها پایه و اساس ساخت یک همزاد دیجیتال (Digital Twin) از ساختمان است.
- تصمیم‌گیری آگاهانه: معماران می‌توانند طرح‌های خود را با اطمینان کامل بر روی مدل واقعی ساختمان پیاده‌سازی کنند و از تطابق کامل طرح با اجرا مطمئن شوند.
برداشت سنتی در مقابل اسکن لیزری سه‌بعدی
| ویژگی | برداشت سنتی (متر و دوربین) | اسکن لیزری سه‌بعدی (Reality Capture) |
| دقت | پایین تا متوسط (وابسته به خطای انسانی) | بسیار بالا (در حد میلی‌متر) |
| سرعت | کند و زمان‌بر | بسیار سریع (میلیون‌ها نقطه در ثانیه) |
| جامعیت داده | محدود به نقاط اندازه‌گیری شده | کامل و جامع (پوشش تمام سطوح) |
| ریسک خطا | بالا | بسیار پایین |
| خروجی | نقشه‌های دو بعدی، اسکچ‌های دستی | ابر نقاط، مدل‌های سه‌بعدی As-Built، تور مجازی |
| هزینه اولیه | پایین | متوسط |
| صرفه‌جویی بلندمدت | کم | بسیار بالا (به دلیل کاهش دوباره‌کاری) |
چالش‌ها و آینده پیش رو
با وجود مزایای فراوان، پیاده‌سازی این تکنولوژی با چالش‌هایی نیز همراه است. هزینه اولیه تهیه تجهیزات یا برون‌سپاری خدمات اسکن، ممکن است در مقایسه با روش‌های سنتی بالاتر به نظر برسد. همچنین، پردازش حجم عظیم داده‌های ابر نقاط نیازمند سخت‌افزار قوی و نرم‌افزارهای تخصصی است.
با این حال، آینده این تکنولوژی بسیار روشن است. با پیشرفت هوش مصنوعی (AI)، فرآیند تبدیل خودکار ابر نقاط به مدل‌های BIM در حال تکامل است که سرعت کار را بیش از پیش افزایش می‌دهد. ترکیب داده‌های اسکن لیزری با اطلاعات حاصل از پهپادها و اینترنت اشیا (IoT) به خلق مدل‌های زنده و پویایی منجر می‌شود که نه تنها وضعیت فعلی، بلکه عملکرد ساختمان را نیز تحلیل می‌کنند. این فرآیندها با یکپارچگی در نرم‌افزارهای مدیریت پروژه ساختمانی، کنترل پروژه را به سطح جدیدی ارتقا می‌دهند.
نتیجه‌گیری
اسکن لیزری و واقعیت ثبت‌شده دیگر یک تکنولوژی لوکس و دور از دسترس نیست؛ بلکه یک ابزار ضروری برای هر پروژه بازسازی موفق، به‌ویژه برای بناهای ارزشمند و پیچیده، به شمار می‌آید. این فناوری با فراهم آوردن یک درک عمیق و دقیق از شرایط موجود، ریسک‌ها را به حداقل می‌رساند، در زمان و هزینه صرفه‌جویی می‌کند و به معماران و مالکین قدرت می‌دهد تا با اطمینان کامل، چشم‌انداز خود را به واقعیت تبدیل کنند. سرمایه‌گذاری اولیه در این تکنولوژی، با جلوگیری از تنها یک خطای پرهزینه در طول پروژه، به طور کامل توجیه‌پذیر است و راه را برای یک بازسازی پایدار و هوشمند هموار می‌سازد.
سوالات متداول
هزینه اسکن لیزری سه‌بعدی برای یک پروژه بازسازی چقدر است؟
هزینه بر اساس متراژ، پیچیدگی فضا و سطح جزئیات مورد نیاز برای مدل‌سازی متغیر است. اما به طور کلی، این هزینه در مقابل صرفه‌جویی ناشی از جلوگیری از خطاها و دوباره‌کاری‌ها، بسیار ناچیز است.
فرآیند اسکن و مدل‌سازی چقدر زمان می‌برد؟
اسکن یک ساختمان مسکونی متوسط ممکن است یک تا دو روز طول بکشد و فرآیند پردازش و مدل‌سازی بسته به پیچیدگی، معمولاً بین یک تا سه هفته زمان نیاز دارد.
آیا این تکنولوژی برای پروژه‌های کوچک مانند بازسازی یک آپارتمان نیز کاربرد دارد؟
بله، هرچند مزایای آن در پروژه‌های بزرگ و پیچیده برجسته‌تر است، اما در پروژه‌های کوچک نیز با فراهم کردن نقشه‌های دقیق برای طراحی کابینت، تاسیسات و تغییرات داخلی، از بروز خطا جلوگیری می‌کند.
خروجی نهایی که به معمار تحویل داده می‌شود چیست؟
خروجی اصلی، فایل ابر نقاط (Point Cloud) و یک مدل سه‌بعدی As-Built در فرمت‌های رایج نرم‌افزارهای معماری (مانند Revit یا AutoCAD) است.
دقت اسکن لیزری چقدر است؟
اسکنرهای مدرن دقتی در حدود یک تا سه میلی‌متر دارند که برای اکثر پروژه‌های ساختمانی فراتر از حد نیاز است.
تفاوت اسکن لیزری با فتوگرامتری چیست؟
فتوگرامتری از روی هم قرار دادن تعداد زیادی عکس، یک مدل سه‌بعدی می‌سازد. اگرچه هزینه کمتری دارد، اما دقت آن به مراتب پایین‌تر از اسکن لیزری است و برای کارهای مهندسی دقیق، اسکن لیزری انتخاب اول است.
آیا برای مشاهده فایل‌ها به نرم‌افزار خاصی نیاز است؟
برای مشاهده ابر نقاط، نرم‌افزارهای رایگان و سبکی وجود دارند. اما برای کار تخصصی و مدل‌سازی بر روی آن، به نرم‌افزارهای مهندسی مانند Autodesk Recap، Revit یا ArchiCAD نیاز است. این فایل‌ها معمولا توسط تیم اسکن به فرمت قابل استفاده برای معمار تبدیل می‌شوند.
