انواع فونداسیون (پی) چیست؟ راهنمای جامع انتخاب و اجرای پی ساختمان

فونداسیون (پی)، که به عنوان زیربنای هر سازه شناخته می‌شود، حیاتی‌ترین بخش سیستم سازه‌ای است که وظیفه انتقال و توزیع ایمن بارهای وارده از روسازه (Superstructure) به زمین زیرین (Subgrade) را بر عهده دارد. در طراحی مهندسی، هدف اصلی انتخاب و اجرای صحیح نوع فونداسیون (پی)، اطمینان از ظرفیت باربری کافی و محدود کردن نشست‌های کلی و تفاضلی سازه در حد مجاز آیین‌نامه‌ای (مانند آیین‌نامه ۲۸۰۰ و مبحث 7 مقررات ملی ساختمان) است. اگرچه پی‌ها پنهان‌ترین بخش سازه هستند، هرگونه خطا در طراحی یا اجرای آنها می‌تواند منجر به خرابی‌های فاجعه‌بار یا نشست‌های غیرمجاز و خسارت به اعضای سازه‌ای و غیرسازه‌ای شود. این مقاله به عنوان یک مرجع فنی، انواع فونداسیون (پی) را با تمرکز بر جزئیات فنی، روش انتخاب و راهنمای اجرا تشریح می‌کند.

۱. اصول و مبانی تئوریک؛ ظرفیت باربری و نشست

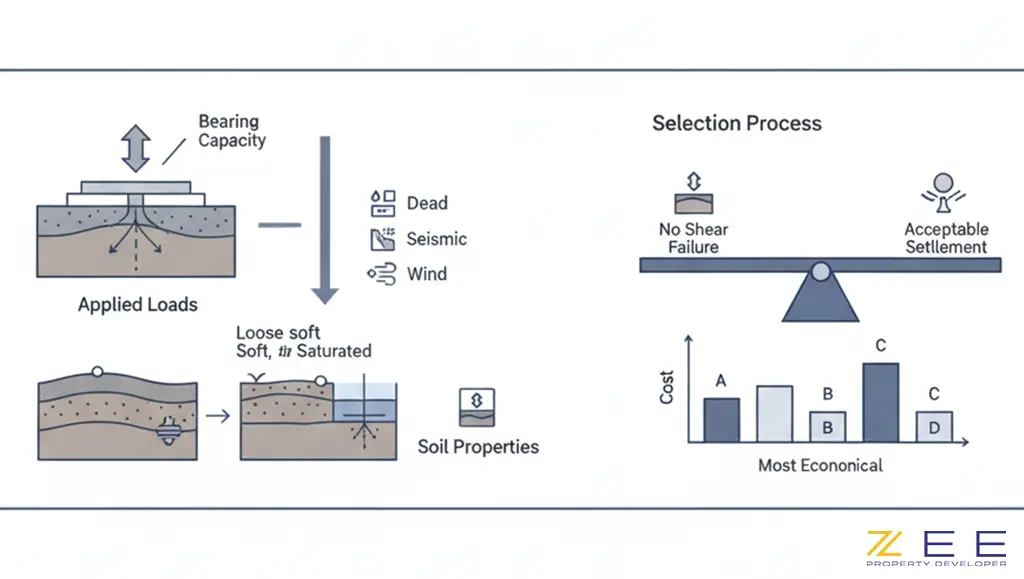

ظرفیت باربری (Bearing Capacity) زمین، حداکثر فشاری است که خاک می‌تواند قبل از وقوع برش و گسیختگی (Shear Failure) یا نشست بیش از حد تحمل کند. این مقدار از طریق آزمایش‌های مکانیک خاک (مانند آزمون نفوذ استاندارد – Standard Penetration Test – SPT) و تحلیل‌های ژئوتکنیکی تعیین می‌شود. انتخاب نوع فونداسیون (پی) به دو عامل اصلی بستگی دارد:

1. بارهای وارده (Applied Loads): شامل بارهای مرده، زنده، زلزله، باد و…
2. مشخصات ژئوتکنیکی خاک (Soil Properties): شامل نوع خاک، مقاومت برشی، تراکم‌پذیری و سطح آب زیرزمینی

فرآیند انتخاب، یافتن اقتصادی‌ترین نوع فونداسیون (پی) است که هر دو شرط عدم گسیختگی و نشست قابل قبول را برآورده کند.

۲. راهنمای گام به گام؛ انواع فونداسیون (پی) و کاربردها

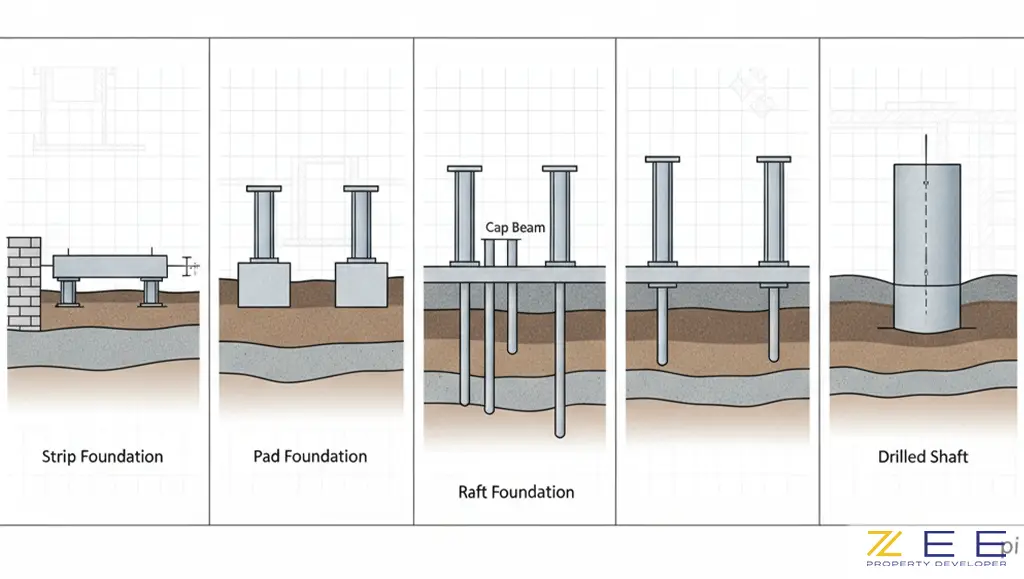

فونداسیون‌ها به طور کلی به دو دسته اصلی تقسیم می‌شوند: فونداسیون‌های سطحی (Shallow Foundations) و فونداسیون‌های عمیق (Deep Foundations)

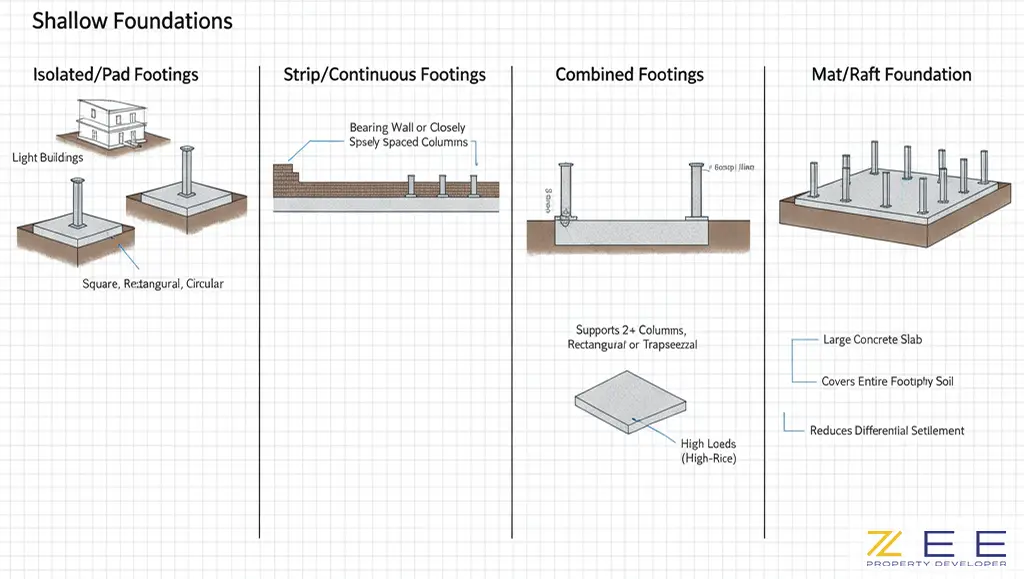

۲-۱. فونداسیون‌های سطحی (Shallow Foundations)

این نوع پی‌ها عمق استقرار کمی دارند (عمق کمتر از عرض پی یا عمق کمتر از 4 تا 5 برابر عرض). این نوع فونداسیون (پی) زمانی استفاده می‌شود که لایه‌های بالایی خاک از مقاومت کافی برخوردار باشند.

الف. پی‌های منفرد یا تکی (Isolated/Pad Footings)

• تعریف: برای انتقال بار از یک ستون به زمین
• کاربرد: رایج‌ترین نوع فونداسیون (پی) برای ساختمان‌های سبک و سازه‌های با تعداد طبقات کم بر روی خاک با مقاومت متوسط تا خوب
• اشکال: مربع، مستطیل یا دایره

ب. پی‌های نواری (Strip/Continuous Footings)

• تعریف: پی‌های طویلی که بار را از یک دیوار حائل یا ردیفی از ستون‌های نزدیک به هم منتقل می‌کنند.
• کاربرد: زیر دیوارهای باربر یا در مواقعی که پی‌های منفرد به دلیل نزدیکی، در حال هم‌پوشانی باشند.

ج. پی‌های مرکب (Combined Footings)

• تعریف: برای حمایت از دو یا چند ستون که به دلیل محدودیت فضا (مثلاً کنار مرز زمین) یا نزدیکی بیش از حد، نمی‌توانند پی منفرد داشته باشند.
• اشکال: مستطیلی یا ذوزنقه‌ای

د. پی گسترده یا رادیه (Mat/Raft Foundation)

• تعریف: یک دال بتنی بزرگ که کل مساحت زیربنای ساختمان را می‌پوشاند و بار تمام ستون‌ها و دیوارها را به طور یکنواخت توزیع می‌کند.
• کاربرد:
  • وقتی ظرفیت باربری خاک کم باشد.
  • وقتی بارهای سازه بسیار زیاد باشد. (مانند سازه‌های بلندمرتبه)
  • وقتی خطر نشست تفاضلی (Differential Settlement) زیاد باشد.
  • وقتی پی‌های منفرد بیش از ۵۰ درصد مساحت زمین را بپوشانند.

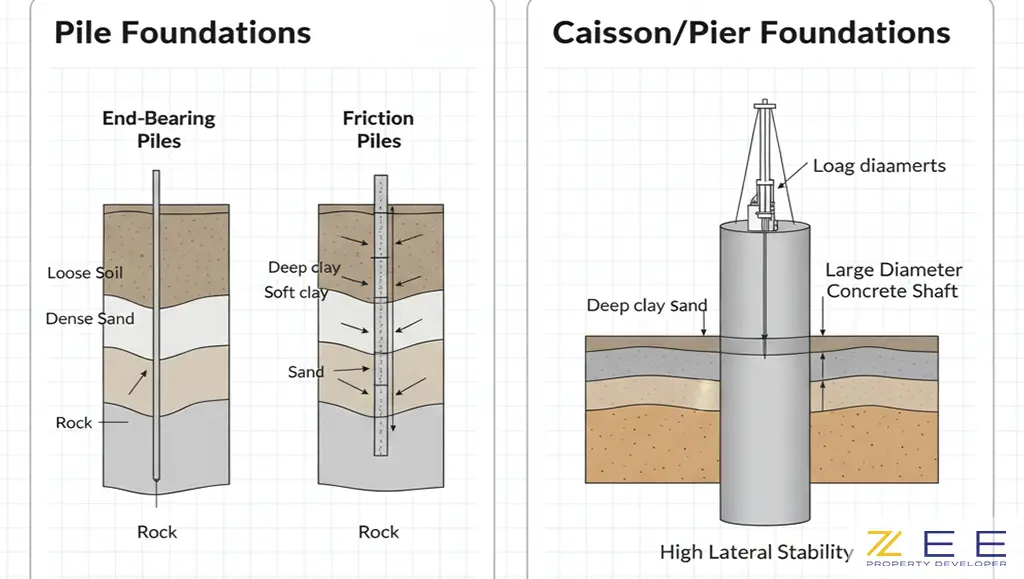

۲-۲. فونداسیون‌های عمیق (Deep Foundations)

این پی‌ها زمانی استفاده می‌شوند که لایه‌های سطحی خاک ضعیف باشند و لایه مقاوم در عمق قابل توجهی قرار داشته باشد. هدف، انتقال بار به لایه‌های عمیق‌تر و مقاوم‌تر است.

الف. پی‌های شمعی (Pile Foundations)

• تعریف: ستون‌های باریک و بلند ساخته شده از بتن، فولاد یا چوب که از طریق کوبیدن یا حفاری در زمین فرو برده می‌شوند.
• انواع شمع از نظر انتقال بار:
  • شمع‌های اتکایی (End-Bearing Piles): بار را مستقیماً به لایه سخت و مقاوم (سنگ یا خاک متراکم) در عمق منتقل می‌کنند.
  • شمع‌های اصطکاکی (Friction Piles): بار را از طریق اصطکاک ایجاد شده بین سطح شمع و خاک اطراف در طول بدنه شمع منتقل می‌کنند.
• کاربرد:
  • خاک‌های بسیار ضعیف و رسی
  • سازه‌هایی با بارهای سنگین مانند پل‌ها و برج‌ها
  • ساختمان‌هایی که در معرض نیروی بالا کشنده (Uplift Force) قرار دارند.

ب. پی‌های کیسونی (Caisson/Pier Foundations)

• تعریف: یک سازه بتنی استوانه‌ای بزرگ که در زمین حفاری و سپس با بتن پر می‌شود. قطر کیسون‌ها معمولاً بزرگتر از شمع‌ها است.
• کاربرد: برای سازه‌های بسیار سنگین یا در محیط‌های آبی (مانند پل‌ها و اسکله‌ها) که به مقاومت و پایداری جانبی بالایی نیاز دارند.

۳. نکات کلیدی اجرایی و استانداردها

اجرای صحیح فونداسیون (پی) نیازمند کنترل‌های دقیق کیفی در کارگاه است.

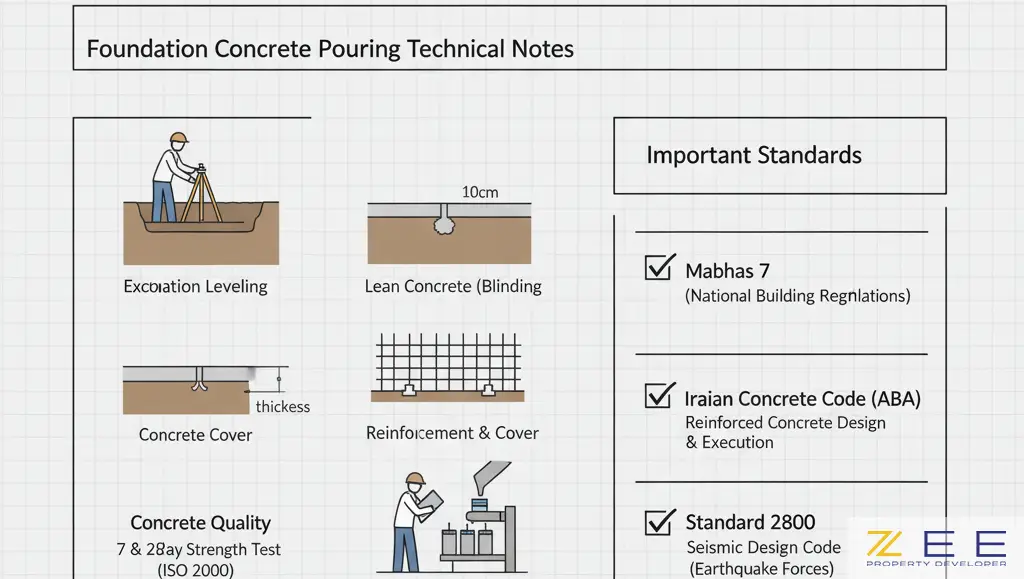

نکات فنی اجرای بتن‌ریزی فونداسیون:

1. تراز کف گودبرداری: کف پی باید بر اساس گزارش مکانیک خاک (لایه بستر) تایید شود و کاملاً تراز باشد.
2. بتن مگر (Lean Concrete): یک لایه بتن کم‌عیار (معمولاً با سیمان کمتر) به ضخامت 10 سانتی‌متر برای آماده‌سازی بستر، جلوگیری از جذب آب بتن اصلی توسط خاک و ایجاد سطح تمیز برای آرماتوربندی اجرا می‌شود.
3. آرماتوربندی: رعایت دقیق پوشش بتن (Concrete Cover) بر اساس ضوابط آیین‌نامه‌ای (مبحث 9) برای محافظت از فولاد در برابر خوردگی حیاتی است. استفاده از اسپیسرها (Spacer) الزامی است.
4. کنترل کیفیت بتن: نمونه‌گیری (Test Cylinders) برای آزمون مقاومت فشاری 7 و 28 روزه (مطابق استاندارد ISO 2000) باید در محل کارگاه انجام شود.

استانداردهای مهم:

• مبحث ۷ مقررات ملی ساختمان: شامل ضوابط طراحی و اجرای فونداسیون (پی) و کارهای خاکی
• آیین‌نامه بتن ایران (آبا): ضوابط طراحی و اجرای بتن مسلح
• استاندارد ۲۸۰۰: ضوابط طراحی لرزه‌ای سازه‌ها، که در طراحی پی‌ها برای مقابله با نیروهای زلزله نیز الزامی است.

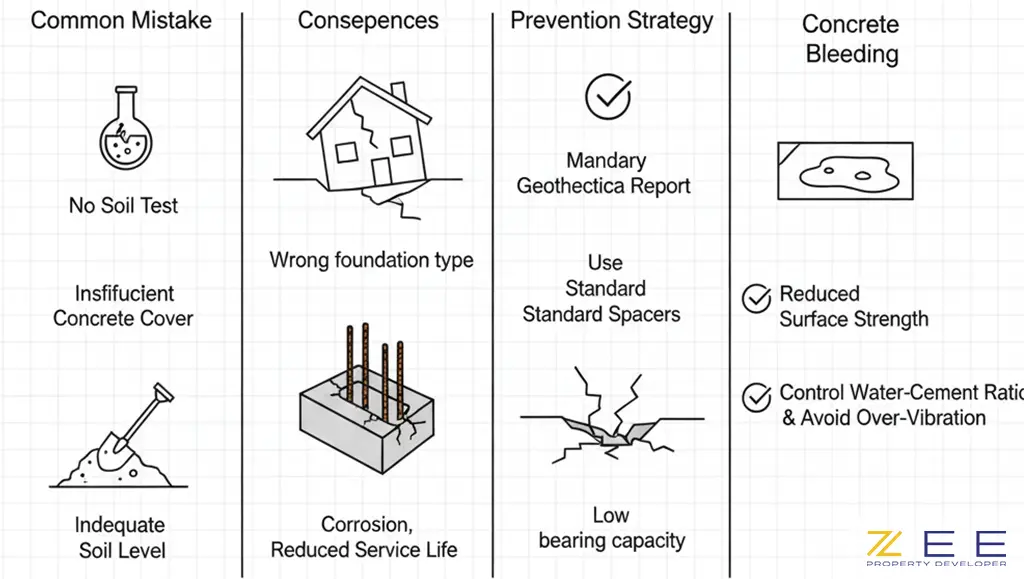

۴. اشتباهات رایج و راه‌های پیشگیری

اشتباه رایج	پیامدها	راهکار پیشگیری
عدم انجام آزمایش خاک	انتخاب نوع فونداسیون (پی) نامناسب، نشست بیش از حد و خرابی سازه	تهیه گزارش ژئوتکنیک معتبر پیش از آغاز طراحی
کمبود پوشش بتن	زنگ‌زدگی (Corrosion) آرماتورها، کاهش عمر مفید سازه و تخریب بتن	استفاده اجباری از اسپیسرهای بتنی یا پلاستیکی استاندارد
عدم رسیدن به تراز خاک مناسب	استقرار پی بر روی خاک‌های دستی یا آلی با مقاومت کم	نظارت دقیق بر تراز گودبرداری و تایید لایه بستر توسط مهندس ناظر
آب انداختن بتن (Bleeding)	کاهش مقاومت سطح بتن	کنترل نسبت آب به سیمان (W/C) در بتن و جلوگیری از ویبره بیش از حد

نتیجه‌گیری

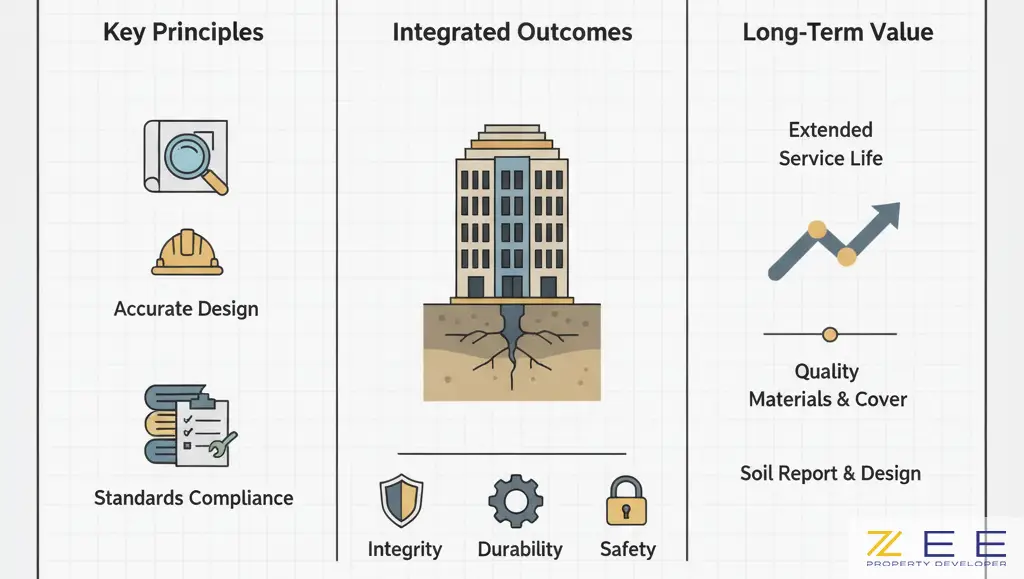

نوع فونداسیون (پی) انتخاب شده، اساس موفقیت یا شکست یک پروژه ساختمانی است. یکپارچگی، دوام و ایمنی سازه به طور مستقیم به طراحی دقیق و اجرای باکیفیت پی وابسته است. مهندسان موظف‌اند با تکیه بر گزارش‌های مکانیک خاک و با رعایت کامل آیین‌نامه‌ها، اقتصادی‌ترین و ایمن‌ترین راه حل را برای انتقال بار به زمین انتخاب کنند. تاکید بر کیفیت مواد، پوشش بتن و تراکم مناسب، تضمین‌کننده یک عمر مفید طولانی برای سازه خواهد بود.
