تصور کنید وارد یک ساختمان قدیمی ۵۰ ساله میشوید که قرار است آن را بازسازی کنید. کارفرما یک رول نقشه کاغذی زرد شده به شما میدهد و با اطمینان میگوید: “این نقشههای چون ساخت (As-Built) است.” اگر تجربه کافی داشته باشید، میدانید که اعتماد به این کاغذها یعنی خودکشی مهندسی. دیوارها نشست کردهاند، ستونها جابهجا شدهاند و تاسیسات بارها بدون مستندسازی تغییر مسیر دادهاند. اینجاست که اسکن لیزری و واقعیت ثبتشده در پروژههای بازسازی نه یک کالای لوکس، بلکه یک ضرورت مهندسی میشود.
اسکن لیزری و واقعیت ثبتشده (Laser Scanning and Reality Capture) فرآیندی است که در آن وضعیت موجود یک سازه با دقتی میلیمتری به یک مدل دیجیتال تبدیل میشود. بیایید روراست باشیم؛ دوران متر کردن با مترهای لیزری دستی و یادداشت برداری روی کاغذ پاره در پروژههای بزرگ تمام شده. اگر میخواهید جلوی دوبارهکاریهای پرهزینه را بگیرید، باید واقعیت را همانطور که هست، نه آنطور که روی کاغذ آمده، ثبت کنید.
دسترسی سریع تر به مطالب
بخش ۱؛ واقعیت ثبتشده (Reality Capture) چیست؟
خیلیها فکر میکنند واقعیت ثبتشده یعنی عکسبرداری ۳۶۰ درجه. این تصور اشتباه است. عکس ۳۶۰ درجه فقط “دید” به شما میدهد، اما “داده هندسی” ندارد. واقعیت ثبتشده به زبان ساده یعنی تبدیل جهان فیزیکی به دادههای دیجیتال قابل اندازهگیری.
در این فرآیند، ما از ابزارهایی مانند لیزر اسکنرها (LiDAR) استفاده میکنیم. این دستگاهها میلیونها پرتو لیزر را در ثانیه به محیط پرتاب میکنند. زمان رفت و برگشت نور محاسبه شده و موقعیت دقیق هر نقطه (X, Y, Z) در فضا ثبت میشود. خروجی این کار، چیزی به نام “ابر نقاط” (Point Cloud) است.
قیاس (Analogy): اگر عکس معمولی مانند یک نقاشی دو بعدی از چهره شما باشد، اسکن لیزری مانند یک قالب گچی سه بعدی است که تمام پستی و بلندیها، چین و چروکها و عمق صورت را دقیقاً کپی کرده است. شما روی عکس نمیتوانید اندازه بینی را دقیق متر کنید، اما روی قالب گچی میتوانید.
بخش ۲؛ چگونه کار میکند؟ از فوتون تا مدل BIM
فرآیند اجرای اسکن لیزری و واقعیت ثبتشده در پروژههای بازسازی یک گردش کار مشخص دارد که اگر درست انجام نشود، فقط حجم زیادی از اطلاعات بیاستفاده روی هارد دیسک شما اشغال میکند.

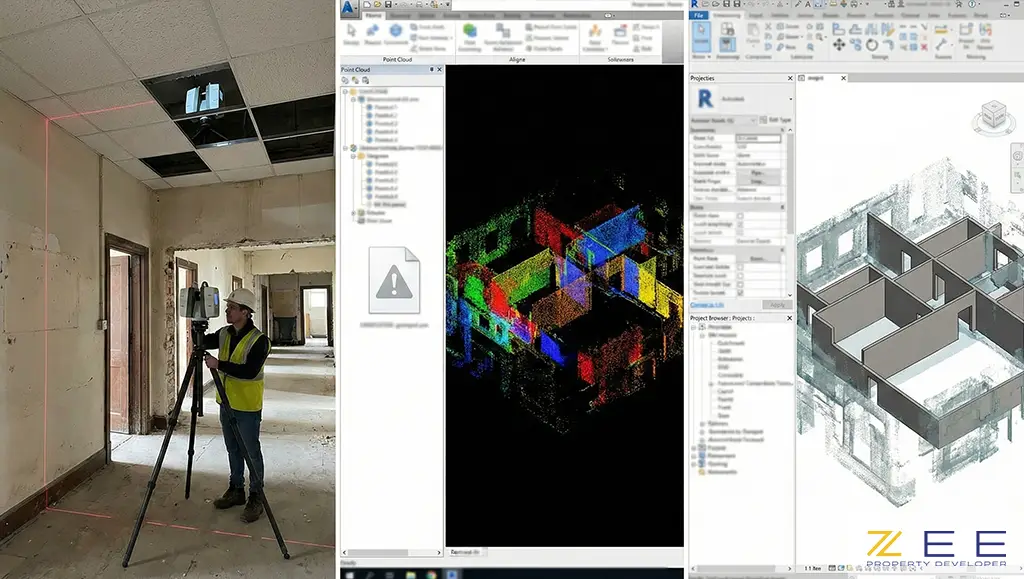

- برداشت میدانی (Data Acquisition): اسکنر روی سهپایه قرار میگیرد و محیط را جارو میکند. نکته مهم “همپوشانی” (Overlap) است. اسکنر باید از زوایای مختلف اسکن بگیرد تا نقاط کور حذف شوند.
- ثبت و یکپارچهسازی (Registration): نرمافزار، اسکنهای مختلف را مثل قطعات پازل کنار هم میچیند تا یک ابر نقاط یکپارچه از کل ساختمان ایجاد شود.
- تبدیل به مدل اطلاعاتی (Modeling): اینجا جایی است که جادو اتفاق میافتد. ابر نقاط به نرمافزارهایی مثل Autodesk Revit وارد میشود و مهندس مدلساز، بر اساس این نقاط واقعی، دیوارها، لولهها و ستونها را مدل میکند.
دو اشتباه رایج که مهندسان تازهکار مرتکب میشوند:
- توهم اشعه ایکس: بسیاری فکر میکنند لیزر اسکنر داخل دیوار یا پشت سقف کاذب را هم میبیند. خیر! لیزر اسکنر تکنولوژی “خط دید” (Line of Sight) دارد. هر چیزی که چشم شما میبیند، اسکنر هم میبیند. برای دیدن پشت سقف کاذب، باید تایلها را بردارید.
- دادههای بیش از حد (Over-scanning): فکر میکنند هرچه تراکم نقاط بیشتر باشد بهتر است. اسکن با رزولوشن بسیار بالا برای یک دیوار صاف گچی، فقط حجم فایل را سنگین میکند و سیستمهای کامپیوتر دفتر فنی را فلج میکند. هنر مهندس، انتخاب رزولوشن بهینه است.
بخش ۳؛ مزایا و تحلیل هزینه-فایده
چرا باید چند ده میلیون تومان برای اجاره یا خرید خدمات اسکن لیزری هزینه کنیم؟ پاسخ در “هزینه فرصت” و “مدیریت ریسک” نهفته است. جدول زیر تفاوت رویکرد سنتی و مدرن را نشان میدهد:

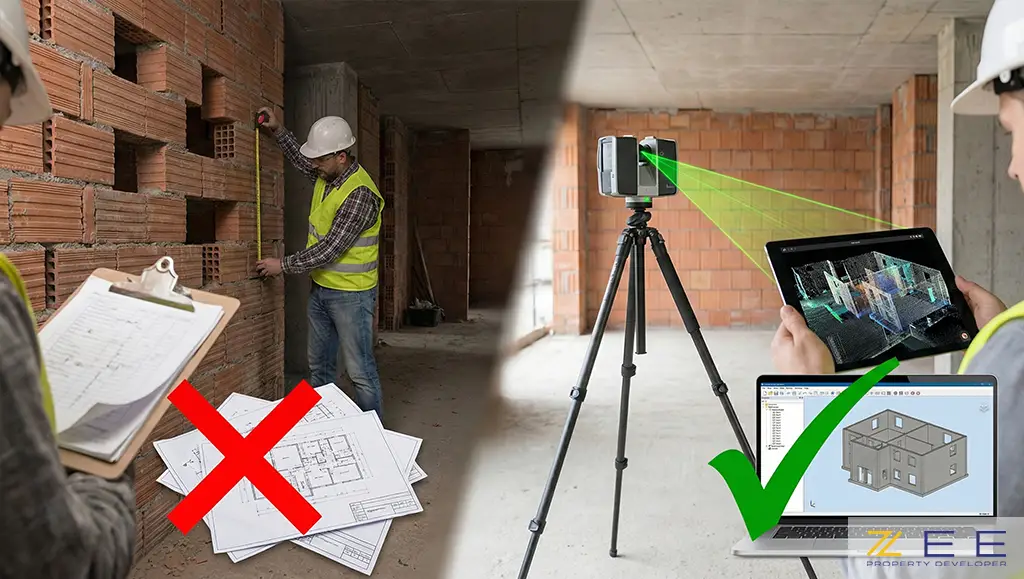

| ویژگی | برداشت دستی (سنتی) | اسکن لیزری (مدرن) |
| دقت اندازهگیری | وابسته به خطای انسانی (سانتیمتر) | ماشینی و بسیار دقیق (میلیمتر) |
| سرعت برداشت | کند (روزها برای یک طبقه) | سریع (ساعتها برای همان فضا) |
| جزئیات | فقط ابعاد کلی و اصلی | ثبت تمام انحناها، ترکها و ناشاقولیها |
| قابلیت بازبینی | نیاز به مراجعه مجدد به سایت | بازدید مجازی بیپایان از دفتر کار |
| کاربرد در BIM | مدلسازی تقریبی | مدلسازی دقیق وضعیت موجود (As-Built) |
تحلیل: در پروژههای بازسازی، بزرگترین دشمن شما “تداخل” است. مثلاً کانال هواساز جدید با تیر اصلی ساختمان برخورد میکند چون در نقشههای قدیمی ارتفاع تیر اشتباه درج شده بود. اسکن لیزری این تداخل را قبل از خرید تجهیزات و اجرا در کامپیوتر نشان میدهد. هزینه اسکن شاید 100 میلیون تومان باشد، اما هزینه اصلاح آن تداخل در حین اجرا میتواند ۵۰۰ میلیون تومان و دو هفته تاخیر باشد.
بخش ۴؛ چالشها و واقعیتهای تلخ
بیایید واقعبین باشیم. همه چیز گل و بلبل نیست. پیادهسازی این تکنولوژی چالشهایی دارد که اگر ندانید، زمینگیر میشوید:
- حجم دیتای وحشتناک: یک پروژه متوسط میتواند صدها گیگابایت داده تولید کند. آیا سرور و سیستم پردازشی مناسب دارید؟
- هزینه سختافزار: اسکنرهای دقیق صنعتی قیمتهای بالایی دارند (چند ده هزار دلار). برای بسیاری از شرکتها، برونسپاری خدمات بهصرفهتر از خرید دستگاه است.
- گپ مهارتی: داشتن ابر نقاط یک چیز است و تبدیل آن به یک مدل BIM قابل استفاده، یک چیز دیگر. نیروی متخصصی که بتواند “نویز” را از “دیوار” تشخیص دهد، کمیاب است.
نتیجهگیری
استفاده از اسکن لیزری و واقعیت ثبتشده در پروژههای بازسازی دیگر یک انتخاب فانتزی نیست؛ بلکه مرز بین یک پروژه سودآور و پروژهای پر از تاخیر و ادعای خسارت (Claim) است. ما از عصر “تخمین زدن” عبور کردهایم و به عصر “دانستن” رسیدهایم. اگر مدیر پروژه یا سرمایهگذار هستید، به هزینه اولیه اسکن نگاه نکنید؛ به هزینههای پنهانی فکر کنید که با این تکنولوژی از وقوع آنها پیشگیری میکنید.
آیا آمادهاید پروژه بازسازی بعدی خود را با چشمان باز شروع کنید؟
اگر نقشههای قدیمی ساختمانی را دارید که قصد بازسازی آن را دارید، همین الان آنها را با وضعیت موجود چک کنید. اگر حتی یک ستون بیش از ۵ سانتیمتر اختلاف داشت، حتماً به فکر سفارش خدمات اسکن لیزری باشید.
سوالات متداول
آیا اسکن لیزری میتواند لولههای داخل دیوار را نشان دهد؟
خیر، اسکنر لیزری فقط سطوح قابل رویت را ثبت میکند. برای دیدن داخل دیوار نیاز به تکنولوژیهای دیگری مثل GPR (رادار نفوذی زمین) دارید که دیتای آن میتواند با اسکن لیزری ترکیب شود.
هزینه اسکن لیزری چقدر است؟
هزینه بر اساس متراژ، پیچیدگی فضا (تعداد اتاقها و موانع) و سطح جزئیات مورد نیاز (LOD) محاسبه میشود. معمولاً به صورت روزانه یا مترمربع قیمتگذاری میشود.
تفاوت فتوگامتری با اسکن لیزری چیست؟
فتوگامتری از ترکیب عکسها برای ساخت مدل سه بعدی استفاده میکند و ارزانتر است اما دقت کمتری دارد (مخصوصاً در محیطهای داخلی کمنور یا تکرنگ). اسکن لیزری از پرتو نور فعال استفاده میکند و دقت مهندسی دارد.
فایل خروجی اسکنر با چه نرمافزارهایی باز میشود؟
نرمافزارهای تخصصی مثل Autodesk ReCap برای پردازش اولیه و سپس نرمافزارهای طراحی مثل Revit، AutoCAD، ArchiCAD و Rhino برای مدلسازی استفاده میشوند.
فرآیند اسکن یک ساختمان ۵۰۰ متری چقدر زمان میبرد؟
بسته به تعداد اتاقها و تراکم فضا، برداشت میدانی ممکن است بین نصف روز تا یک روز کامل زمان ببرد. پردازش دفتری و مدلسازی معمولاً ۳ تا ۵ برابر زمان برداشت طول میکشد.
آیا اسکن لیزری در محیطهای تاریک هم کار میکند؟
بله، چون لیزر اسکنرها منبع نور خود (پرتو لیزر) را دارند، در تاریکی مطلق هم میتوانند هندسه فضا را با دقت کامل ثبت کنند، هرچند عکسهای رنگی (RGB) سیاه خواهند شد.
